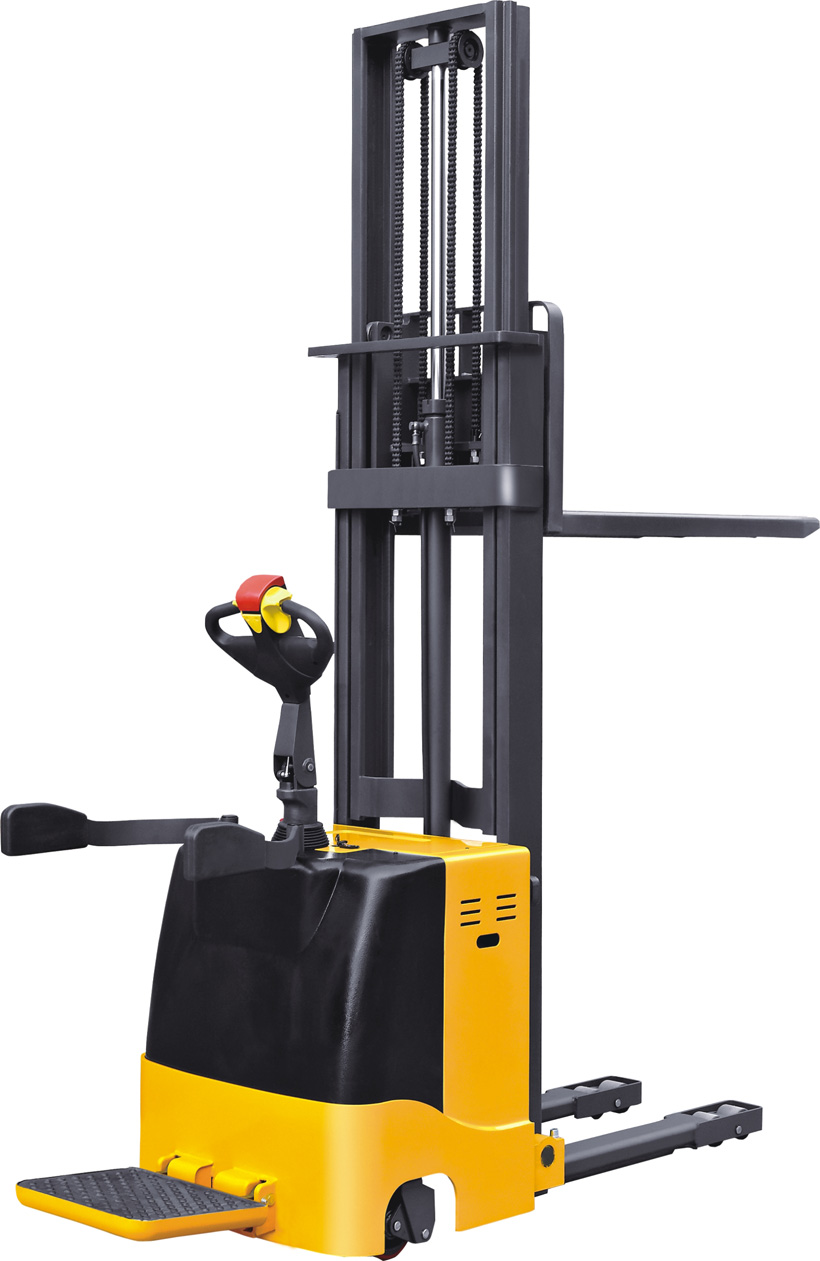

車型描述：

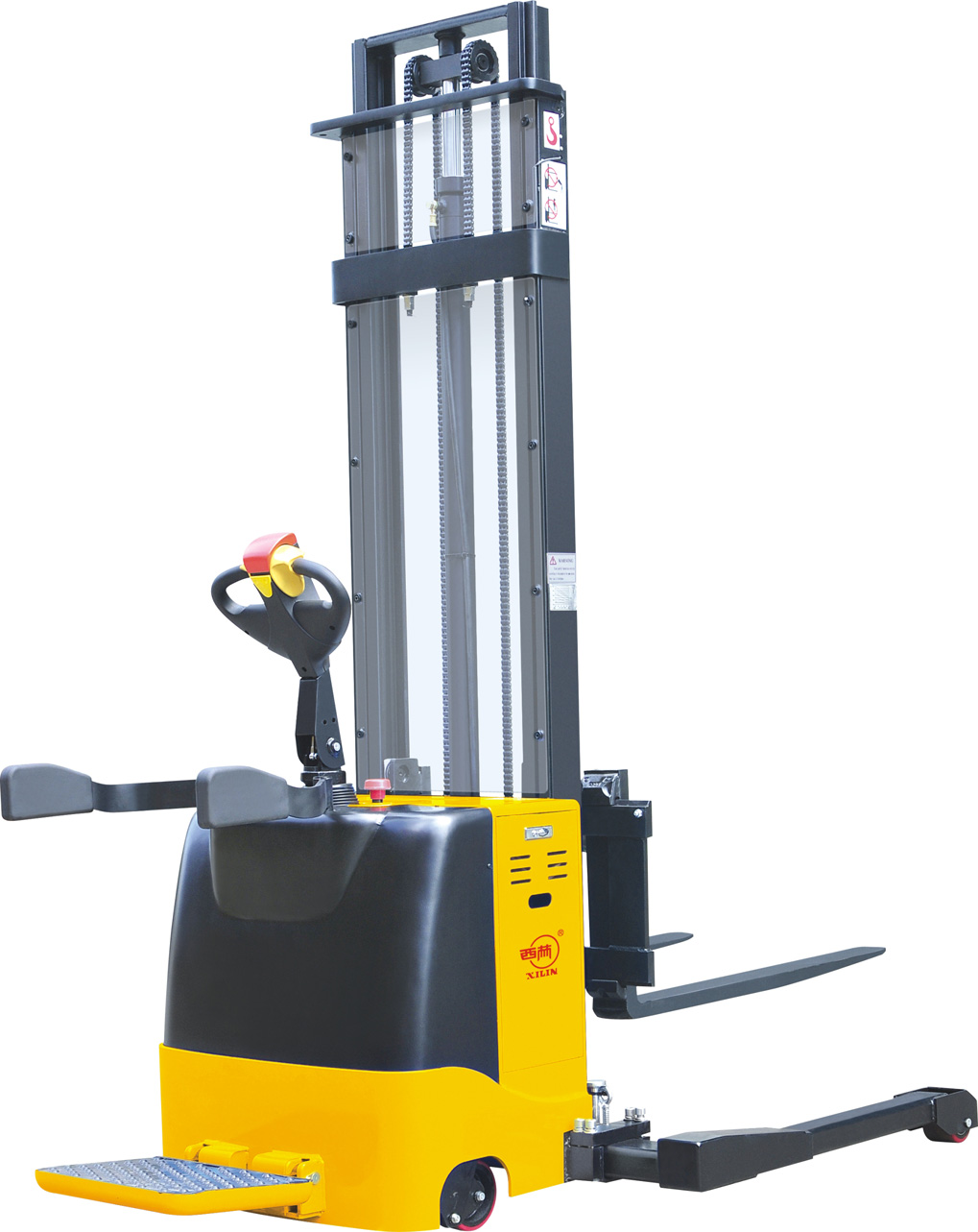

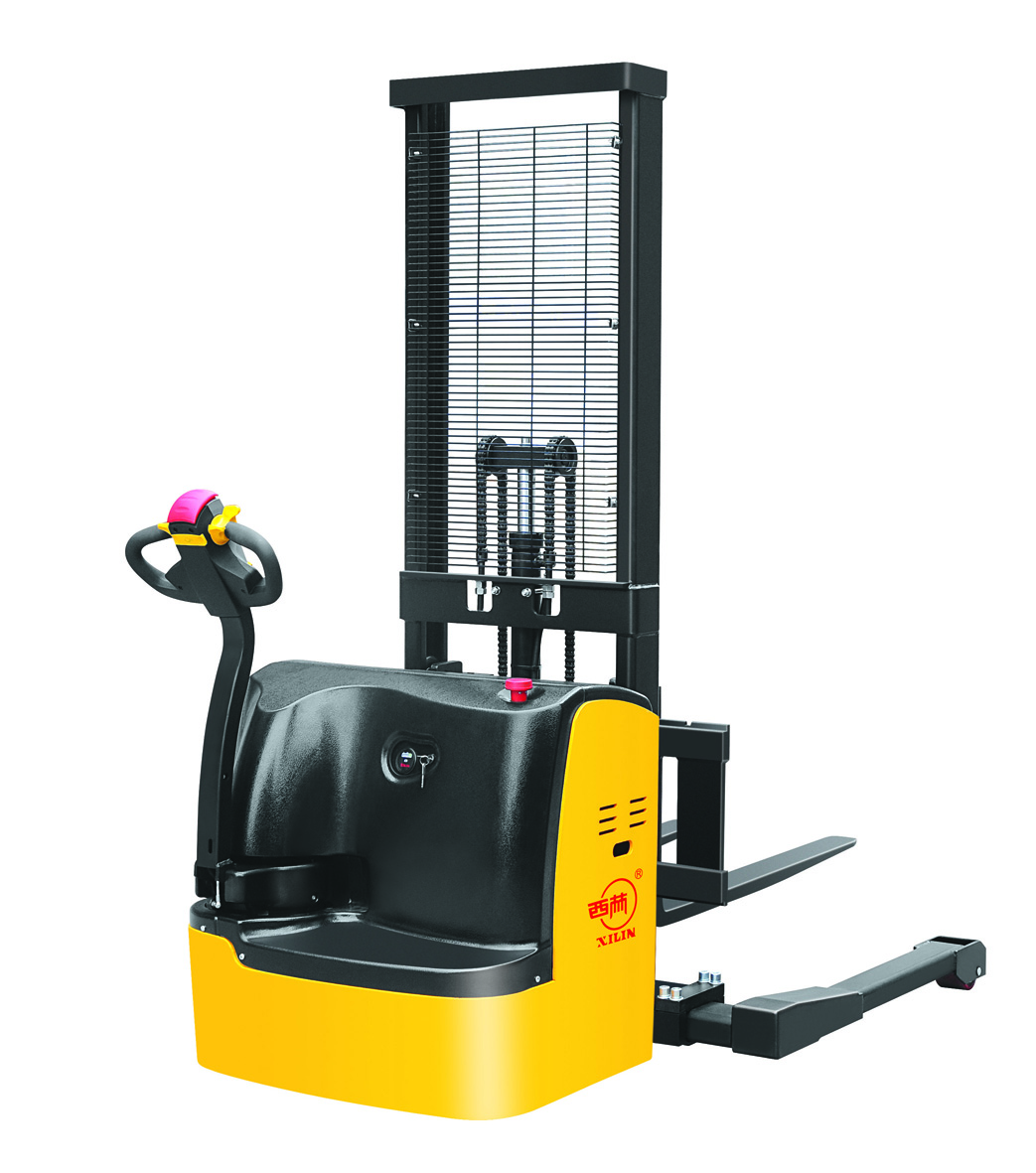

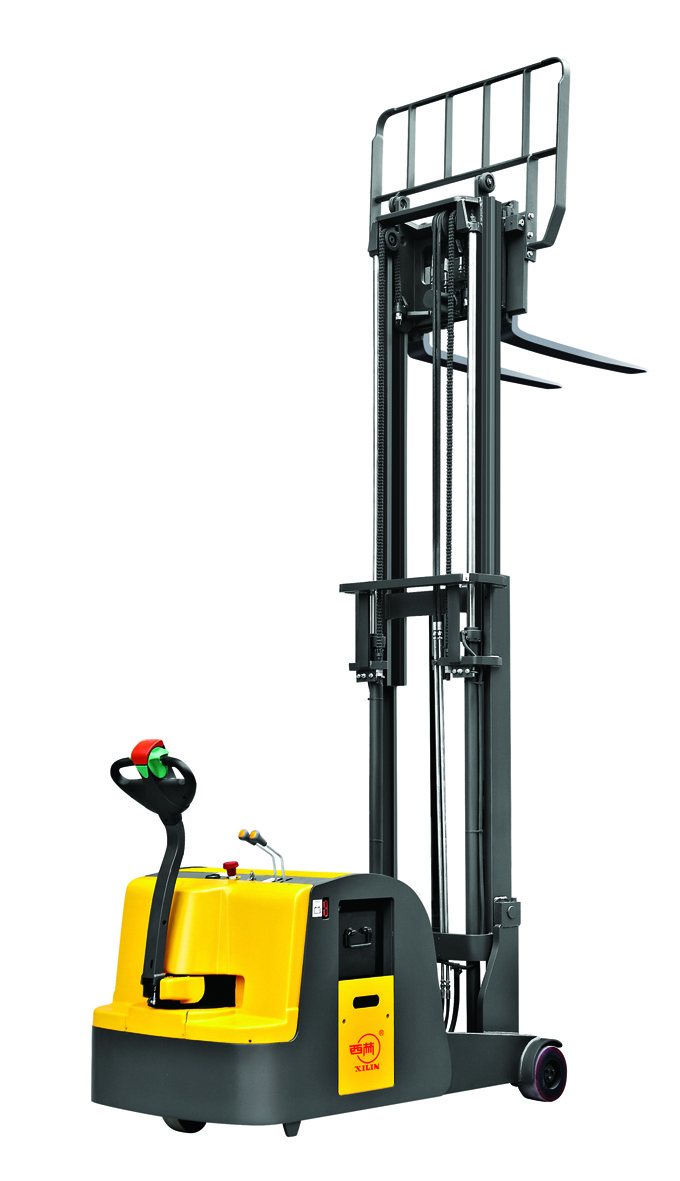

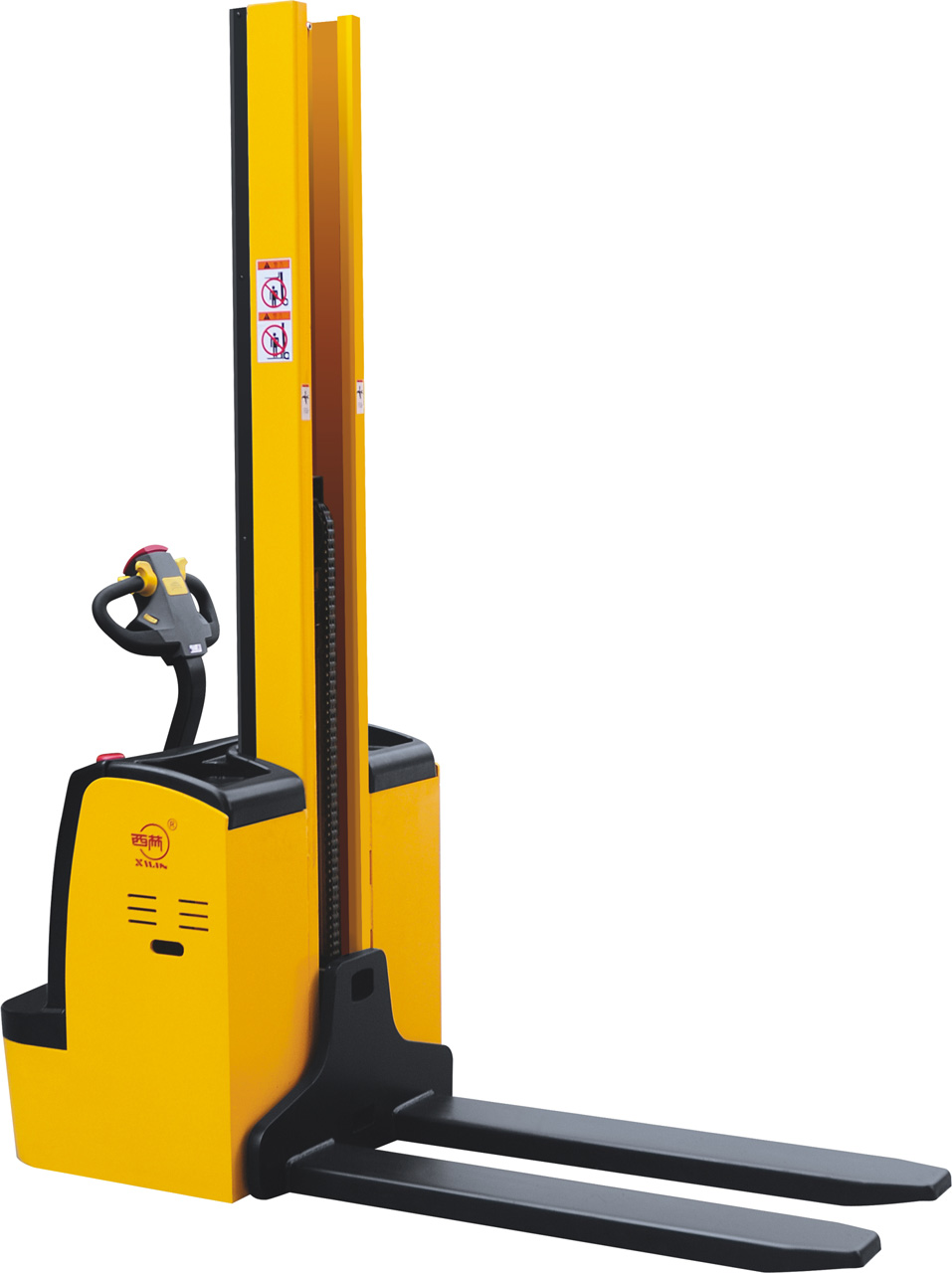

全電動托盤堆垛車，是采用蓄電池為動力源，以交流電機為動力，通過齒輪傳動驅動車輛行走，貨叉的起升靠直流電機和液壓傳動，推動油缸上下運動起升貨叉和貨物。由于該車的行走與起升都是采用電動，駕駛方式為步行式，轉向操作為舵把式轉向，所以它具有省力、效率高、貨物運行平穩、操作簡單、安全可靠、噪音小、無污染等特點。該車采用24伏大容量電瓶,大大延長了一次充電后使用的時間。
該車適用于在硬質、平坦的地面進行貨物搬運作業。
使用環境：
a.海拔高度不超過1000米；
b.周圍空氣溫度不得超過+40℃，不低于-25℃；
c.當環境溫度為+40℃時，相對濕度不超過50%，在較低溫度時，允許有較大的相對濕度；
d.硬質、平坦的地面。
e.禁止在易燃易爆或酸堿等腐蝕性環境中使用本車。
結構簡介：
該車主要由車架、門架、貨叉、起升油缸、操作手柄、轉向器、驅動輪、蓄電池組、液壓動力單元、電器控制系統等部件組成。
使用和操作說明：
全電動托盤堆垛車的行走和起升都是以蓄電池為動力源，用以短距離搬運貨物和對貨物進行堆垛；正確的使用和操作車輛會為您的工作帶來很大的方便，以不正確的方法操作和使用車輛，將會損壞車輛或給您的人身安全和貨物帶來危險。
使用前：
在使用前請檢查車輛是否正常：液壓管路有無漏油，各支撐輪是否能正常工作，有無阻死現象，嚴禁使用有故障的車輛。
檢查蓄電池是否有電，方法如圖1所示，將電源總開關向外拉出打開總電源，打開手柄上的電門鎖，檢查車輛儀表臺上的電能表，若0端一格亮，則表明此時蓄電池已沒有電，應對蓄電池進行充電，嚴禁在沒有電的情況下使用車輛，這樣會大大的減少蓄電池的使用壽命，甚至會損壞蓄電池。
檢查車輛制動是否正常；檢查車輛起升，下降，前后行駛等動作是否正常；檢查車輛的緊急反向動作是否正常。
使用中：
加速器旋鈕：用于控制車子的行駛方向以及車子的行駛速度。需要進行行駛作業時，首先要將操作舵把扳車子處于斷電制動狀態，無法行駛。當操作舵把處于B區，并將加速器旋鈕朝一個方向轉動時，車子即朝該方向行駛，行駛速度隨旋鈕的旋轉幅度增大而加快。當您將加速器旋鈕朝另一個方向轉動時，車子即朝另一個方向行駛，行駛速度隨旋鈕的旋轉幅度增大而加快。
注：該車在驅動輪電機出軸端裝有傍磁式制動器，在操縱轉臂的轉軸上裝有凸輪和微動開關，當轉臂成45°±35°時堆垛車才能通電運行，大于和小于此角度，堆垛車都斷電制動，此時才可以起升貨物，在起升貨物時車輛不能行駛，即：當操作手柄處于A區或C區時車輛只能起升或下降，不能行駛；當操作手柄處于B區時，車輛能行駛也能起升和下降。在以后的文字敘述中不再特別說明操作手柄的工作位置，即：車輛手柄在A區或C區，車輛無法行駛，只能升降，車輛行駛時手柄必然要在B區。
操作手柄上有一個慢速按鈕，當按下慢速按鈕并轉動加速旋鈕時，車子將以慢速行駛，此種狀態適合于轉彎、堆跺以及取貨進出貨架時使用。當釋放慢速按鈕并轉動加速旋鈕時，車子將以正常速度行駛。
安全接通高度：
提升高度大約在1.8米時(根據所裝配的提升門架):高于安全接通高度時, 堆垛車將減低行駛速度至大約3km/h；
搬運和堆垛的操作：
向外拉出電源總開關打開總電源，打開電門鎖，將車輛開到貨堆附近（貨叉頭部距離貨堆30公分處），按下下降按鈕，調整貨叉高度到適當位置，將貨叉緩慢的盡可能深地插入到貨物托盤，按下上升按鈕，至貨叉距離地面20—30公分高度，開動車輛到貨架位置并緩慢?？康截洸骖^部距離貨架30公分處，按下上升按鈕，貨叉上升至貨架適當高度（托盤底部高于貨架10公分左右），將貨物緩慢移到貨架準確位置處，按下下降按鈕，將貨物小心地放在貨架上，并使貨叉脫離開貨物，緩慢開動車輛，使貨叉移出貨物托盤（貨叉頭部距離貨架30公分處），將貨叉降到距離地面30公分左右，將車輛開離貨架。在行駛過程中應注意前后左右有無障礙，轉彎時要減速行駛；
從貨架上取下貨物的操作：
向外拉出電源總開關，打開總電源，打開電門鎖，將車輛開到貨架附近（貨叉頭部距離貨架30公分處），按下下降按鈕，調整貨叉高度到貨架適當位置，將貨叉緩慢的盡可能深地插入到貨物托盤，按下上升按鈕，托起貨物至貨物托盤底部距離貨架10公分高度，緩慢開動車輛使貨緩慢移出貨架（貨叉頭部距離貨架30公分處），按下下降按鈕，貨叉下降到距離地面20—30公分高度，將車輛開離貨架，行駛到需要的位置后緩慢將車輛停穩，按下下降按鈕，將貨物放下，使用貨叉完全脫離貨物，將貨叉緩慢移出貨物托盤。
使用過程中，異常情況的處理：
按下上升按鈕時貨叉可以上升，而當松開上升按鈕時貨叉仍在上升，處于上升失控狀態，此時應當立即按下電源總開關切斷電源。并將車輛移到安全位置，用手動的方法將貨物降下，對車輛的電路進行檢修。
在使用過程中如果發現制動失靈，必須立即停止使用，并對車輛進行檢修。
車輛在前進時若將操作人員推到墻壁或其它物體上時，只要操作手柄頂部的緊急反向開關按鈕按下，車輛會自動向后反向行駛，而不致使操作人員受到傷害。
使用后：
使用后將車輛停放在固定的停放位置，并按規定的事項進行日常保養。并對車輛進行充電。
新車啟用前的檢查和維護
為遵循有關行業規定及保證車子在運輸中的絕對安全考慮，新出廠的車子可能在第一次啟用前蓄電池內部均未帶電解液(除內地銷售外)。
車子在出廠時隨車備有配制好的蓄電池電解液。在第一次使用前由專業人員將蓄電池電解液灌入蓄電池內。首先，將車子置于通風良好的場所，打開蓄電池箱蓋，并將蓄電池頂部塑料蓋全部掀開。用塑料漏斗將裝有蓄電池電解液的塑料壺提起，慢慢將電解液灌入蓄電池內，直至能看到液面。待全部蓄電池灌滿后，按5.1初充電的操作要求對電瓶及時進行初充電。
日常檢查
檢查液壓油油位：
將貨叉降到最低位置，加油量為12L。液壓油選用推薦牌號。
檢查蓄電池電量；
參見蓄電池的使用和維護。
根據需要檢查
清洗車子；
檢查并擰緊各緊固件；
檢查車輪損壞情況；
